Système ANTI-ABOIEMENT

Vous voulez un rendez vous téléphonique avec un conseiller technique pour une étude ? un complément d'information, une documentation manquante, vous pouvez renseigner le formulaire ci-dessous ou téléphonez au 05 56 78 19 96 (téléphone, répondeur ou fax )

http://jeanpierre.bouyssou.free.fr/ cliquez ici pour atteindre l'ancien site

double INTERRUPTEUR

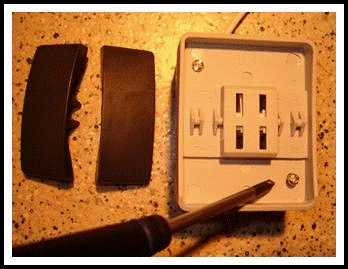

Enlever les deux coquilles, puis les vis

Passer un petit tournevis plat entre les coquilles et la

partie supérieur de l'interrupteur.

Enlever les deux coquilles

Enlever les deux vis

Enlever la partie supérieur le l'interrupteur

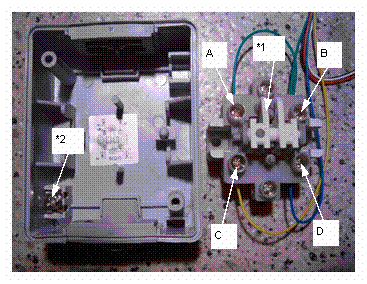

Réaliser le câblage de l'interrupteur

*1 Positionner les languettes blanches vers le haut

*2 Positionner la vis du boîtier en bas à gauche

Brancher le fil vert en "A" ou "B"

Brancher le fil bleu en "D"

Brancher le fil jaune en "C"

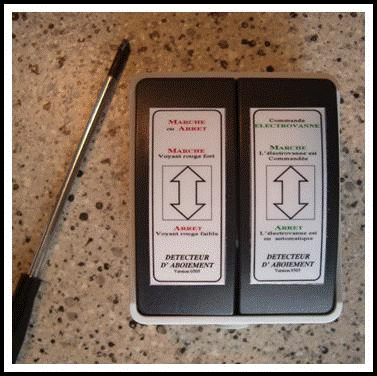

Commander votre détecteur par l'interrupteur

Commande du détecteur

haut / gauche fonction MARCHE du détecteur

bas / gauche fonction ARRÊT du détecteur

Commande de l' électrovanne

haut / droite commande MARCHE Forcée de l'électrovanne

haut / droite commande en AUTOMATIQUE

Avantages

	Faible prix
	Très fiable
	commande en basse tension ( sans danger pour l'extérieur )

Prix

Description	Référence	Prix
option 1	réf-1	100
option 2	réf-2	200
option 3	réf-3	300
